光電開關怎么接控制器？

問：光電開關怎么接線?

答：

對射型光電開關接線

鏡面反射型光電開關接線

漫反射型電開關接線

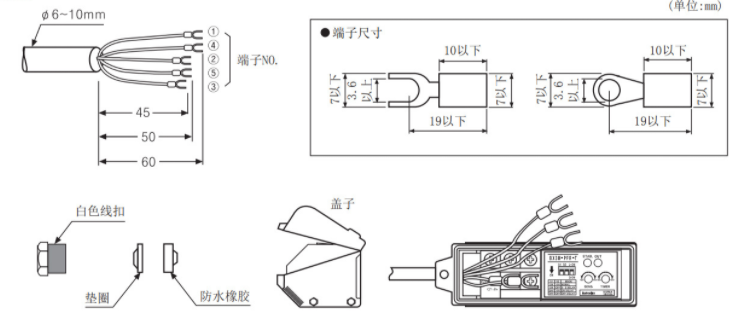

光電開關線纜接線

連線時應該選擇直徑φ6~10mm的圓形防水連接線，并用1.0~1.5N·m的力矩緊線扣；連接時用0.8N·m的力矩擰緊螺絲；安裝蓋子用0.3~0.5N·m以下的力矩擰緊螺母；

對射型光電開關安裝調整

1.將發光器和收光器相對安裝，并連接電源。

2.調節發/收光器的上·下·左·右位置，使其中心對正，指示燈變亮后安裝固定發光器和收光器。

3.可靠安裝兩者并校對使其檢測到目標。

4.使用配售的固定支架安裝固定后，測試是否穩定運行。

如果被檢測物是透明物體或者直徑小于15mm可能會無法有效檢測。

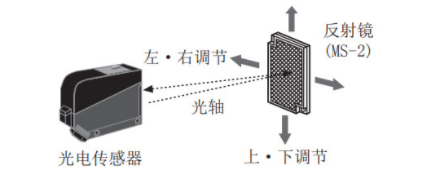

鏡面放射性光電開關安裝調整

1.將傳感器和反射鏡(MS-2)相對安裝，連接電源后調節光軸位置和靈敏度。

2.調節傳感器的上·下·左·右位置，使傳感器指示燈變亮后固定。

3.可靠安裝兩者后，并校對使其檢測到目標。

4.使用配售的固定支架安裝固定后，測試是否穩定運行，南如果并行同時使用2個以上光電傳感器，那么它們的間距應大于30cm。

如果被檢測物反射率比反射鏡面更高，它會發生誤動作，因此在傳感器和被檢測物之間要留有足夠的空間，或把被檢測物和光軸成30~45”的角度。

漫反射型光電開關安裝調整

1.漫反射型光電傳感器靈敏度可以設定在最大位置，由于反射目標的材料和背景的不同，其靈敏度是必須調整的，

2.將目標設定在光軸的位置上，然后調節靈敏度旋轉從最小位置調節到動作指示燈亮，自診斷指示燈變暗時為a位置。

3.移走目標檢測物后調節靈敏度旋轉到動作指示燈變暗，自診斷指示燈亮時為b位置.

4.將旋鈕設置在a和b位置中間。

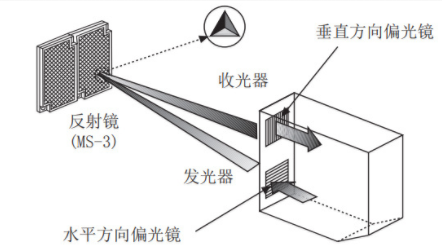

偏光鏡面放射型光電開關安裝調整

當發光器發出的光線通過偏光鏡時，它將被改變成水平橫向的光并達到反射鏡，然后它又因反射鏡改變成垂直的光并達到收光器的偏光鏡。
