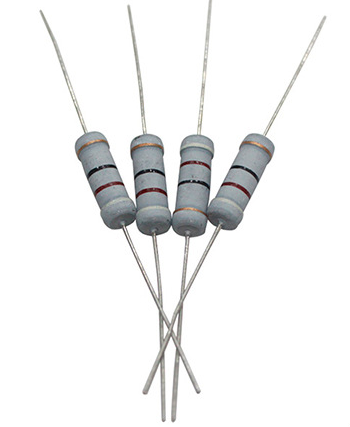

碳膜電阻

碳膜電阻原理

碳膜電阻是一種電阻器，它的工作原理基于碳膜的導電特性，通過控制碳膜的長度、寬度和厚度等參數來實現不同的電阻值。 碳膜電阻器通過使用陶瓷基板上的碳膜來工作。在這里，碳膜作為電阻材料來限制電流的流動，而陶瓷基板作為絕緣材料來阻止電流或溫度的流動。

碳膜電阻和金屬膜電阻的區別

碳膜電阻和金屬膜電阻在制造工藝、電阻性能和使用場景等方面存在一些差異。首先，他們的制造工藝不同。碳膜電阻是通過利用真空噴涂技術在瓷棒上面噴涂一層碳膜，再將碳膜外層加工切割成螺旋紋狀，依照螺旋紋的多寡來定其電阻值。而金屬膜電阻則是在真空條件下，通過蒸鍍技術在陶瓷基板上形成一層金屬膜，然后通過光刻和腐蝕等工藝制成所需的電阻值和形狀。

其次，他們的性質也有所不同。碳膜電阻具有負溫度系數，意味著當溫度升高時，其電阻值會增大；而金屬膜電阻則相反，它具有較小的正溫度系數，即當溫度升高時，其電阻值會下降。此外，碳膜電阻的精度一般不是很高，但是成本較低；相比之下，金屬膜電阻雖然精度較高，但其成本也相對較高。

最后，從外觀上看，金屬膜電阻的色環為五環(1%)，一般為藍色；碳膜電阻的色環為四環(5%)，一般為土黃色或其他的顏色。因此，在選擇使用時，需要根據實際需求和應用場合進行選擇。

碳膜電阻怎么看阻值

碳膜電阻的阻值一般通過色標法來表示。這種方法是在電阻器表面使用不同顏色的帶或點來標示出阻值和允許的偏差。具體地，這些顏色分別代表不同的數值，例如，黑色代表0，棕色代表1，紅色代表2，橙色代表3，黃色代表4，綠色代表5，藍色代表6，紫色代表7，灰色代表8，白色代表9等等。

對于四環電阻來說，其標識規則稍有不同。從左向右數，第一道色環表示阻值的最大一位數字；第二道色環表示阻值的第二位數字；第三道色環表示阻值倍乘的數；第四道色環則表示阻值允許的偏差（精度）。

另外，碳膜電阻器誤差率也通常分為三個等級：一級的誤差率為5%，二級的誤差率為10%，三級的誤差率為20%。例如，一個標有“RT47kI”字樣的電阻器，就表示這是一只阻值為47kΩ，允許偏差為±5%的電阻器。

碳膜電阻的作用和用途

碳膜電阻是一種常見的電子元件，其主要作用是限制電流的流動，從而控制電路的電壓和功率。具體來說，它的作用和用途主要有以下幾點：

1. 電路限流：當電路中的電壓或電流超過了一定限值時，碳膜電阻可以起到限流的作用，保護電路和其他電子元器件。

2. 分壓：在電路中，碳膜電阻可以用于將輸入電壓分成多個不同的電壓值，以適應電路的需要。

3. 連接電路元件：碳膜電阻可以用于連接電路中的不同元件，以實現電路的特定功能。

4. 穩定電路：碳膜電阻可以用于穩定電路的電壓和電流，以確保電路的正常運行。

此外，碳膜電阻還可以應用于各種電子設備和電路中，如電源、放大器等。總的來說，碳膜電阻在電子設備和電路中起著至關重要的作用。

碳膜電阻怎么測量好壞

要測量碳膜電阻的好壞，通常可以使用以下幾種方法：

1. 色標法：這是最常用的一種方法，通過觀察電阻器上的色環，來知道它的阻值和允許的偏差。不同顏色的帶或點在電阻器表面標示出標稱阻值和允許偏差。例如，黑色代表0，棕色代表1，紅色代表2，橙色代表3，黃色代表4，綠色代表5，藍色代表6，紫色代表7，灰色代表8，白色代表9等等。

2. 萬用表法：這是一種常見的精確測量電阻的方法。首先，將萬用表調至合適的電阻檔位，然后將兩只測試筆分別接觸到電阻器的兩端，此時萬用表的讀數即為該電阻器的阻值。

3. 測量阻值變化法：由于金屬膜電阻的溫度系數比碳膜電阻小得多，所以可以用萬用表測電阻的阻值，然后用燒熱的電烙鐵靠近電阻，如果阻值變化很大，則為碳膜電阻，反之則為金屬膜電阻。

以上是常用的幾種檢測碳膜電阻好壞的方法。需要注意的是，這些檢測方法需要在斷電狀態下進行，以確保安全。
