micro usb小風扇單片機開發

現如今目前市面上的小風扇一般分二種：電池充電USB型和充電電池供電型usb充電小風扇是單一地根據USB線電腦連接或是移動電源供電隨后一切正常工作中，這類關鍵運用在辦公室多見充電電池供電小風扇又分USB電池充電和鋰電供電，它具有上邊大家說的USB作用也可以根據鋰電供電。房間內戶外皆使用方便。

micro usb小風扇一般有分一檔、二擋、三擋的風速調整，多種感受考慮大家要求。還有誰了解小風扇是根據哪些來完成這一替換的作用呢？

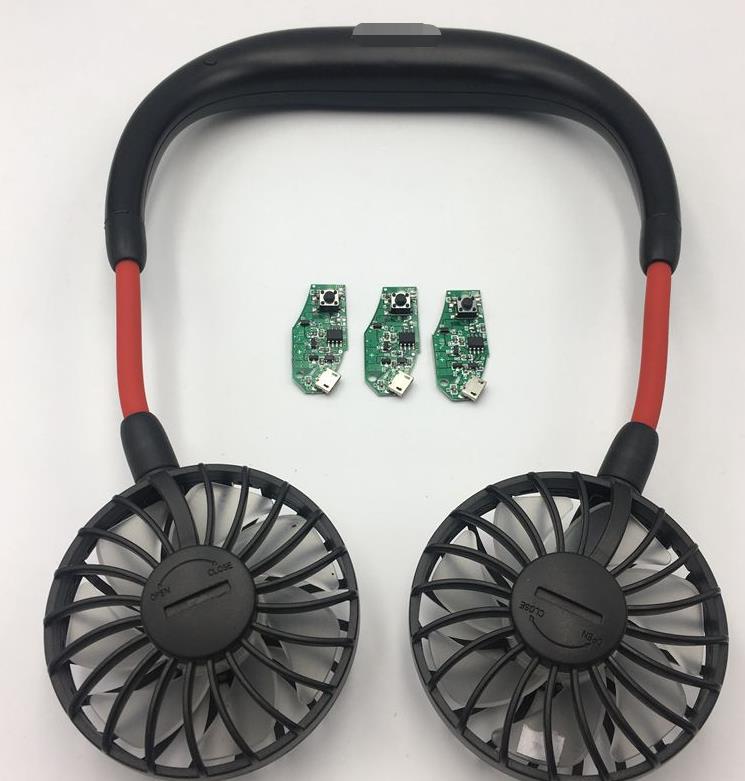

事實上是根據PCB板上的一個英銳恩單片機設計EN8F152來操縱散熱風扇的檔位及電源開關調整。

micro usb散熱風扇現有三個檔位方式，L\M\H意味著三種運作檔位，另外根據LED來標示現在的運行模式；2個按鍵，鮮紅色按鍵為關機鍵，翠綠色按鍵為方式鍵；一個照明燈具LED燈。具體步驟方法以下：

1、點擊右側按鍵時檔位轉換，一檔，二擋，三擋，待機（休眠狀態），LED即時標示現在檔位；

2、在任一工作模式下點擊左側按鍵待機,LED滅并進到休眠狀態；在待機情況下，點擊左側按鍵時LED會即時顯示信息電池容量，5秒后滅掉并進到休眠狀態，休眠狀態電流量為1.2ua；

3、在一切情況下長按右側按鍵，右側的LED會亮，一樣在一切情況下長按右側按鍵LED滅；

4、電池充電顯示燈會在電池充電時和填滿后各自以不一樣色調燈開展標示；

英銳恩單片機設計EN8F152的特點：

8位指令系統

8層10bit硬件配置堆棧

1Kx14b程序流程FLASH儲存空間（16bytes/page）

256x9a數據信息EEPROM（16bytes/page）

數據信息EEPROM可在運用程序編寫

64x9aSRAM

1x帶8位預分音器的計時器0

1x帶8位預分音器的計時器2

帶7位預分音器的WDT，外溢頻率約為16ms~2048ms

通電延遲時間電子計數器PWRT

低能耗方式SLEEP

4個喚起源，INT、端口號轉變終斷、WDT、數據信息EEPROM寫進行

內嵌髙速RC震蕩器，最大頻率適用16M

內嵌低速檔RC震蕩器，32K方式

數最多六個通用性IO

端口號轉變終斷，RA0~RA5

適用在系統軟件程序編寫ISP

適用線上調節

程序流程室內空間維護

業內最寬工作頻率范疇：1.8V~5.9V

較大 鐘表輸出功率：16MHz
