自動空氣體開關符號

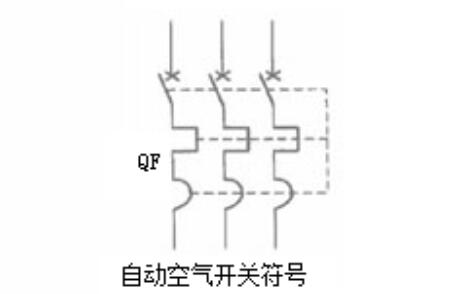

自動空氣體開關符號 有多種類型的自動空氣體開關，在電氣驅動和自動控制電路中常用的自動空氣體開關是塑料外殼型。自動空氣體開關符號如圖所示:

自動空氣體開關安裝 自動空氣體開關安裝和調整的安全要求如下:

(1)不宜安裝在易受振動的地方，以免因振動而松動開關內部零件。

(2)-通常，滅弧室應垂直安裝，并位于上部。

(3)自動空氣體開關操作機構的安裝和調整應符合下列要求(對于框架開關):1)操作手柄或傳動桿的開關位置應正確，操作力不得大于產品允許的規定值。2)在觸頭的閉合和斷開過程中，滅弧室的活動部分和零件不應被卡住。3)接觸緊密可靠，接觸電阻小。

(4)連接自動空氣體開關時，一定要接觸緊密牢固，否則開關會發熱甚至爆炸。

自動空氣體開關的安裝點 自動空氣體開關也稱為自動開關。它是低壓電路中用于開關電路和電氣設備過載、短路和失壓的保護裝置。安裝自動空氣體開關時，應垂直安裝，其上下端子用電線連接。應為暴露在箱外且易于接近的導體端子提供絕緣保護。當自動空氣體開關與保險絲一起使用時，保險絲應盡可能安裝在自動空氣體開關之前。電動操作機構的接線應正確。在觸點閉合和斷開過程中，活動部分和滅弧部分不應堵塞。接觸表面應光滑，閉合后應接觸良好。脫扣器電磁鐵工作面上的防銹油脂應清除。
