霍爾元件的常見參數

1.霍爾系數(也稱為霍爾常數)

當磁場不太強時，霍爾電勢差UH與激勵電流I和磁感應強度B的乘積成正比，與霍爾板的厚度δ成正比；成反比，即，嗯=相對濕度*相對濕度/△；公式中的相對濕度稱為霍爾系數，表示霍爾效應的強度。另一個相對濕度= &μ；* & rho也就是說，霍爾常數等于霍爾片材料的電阻率-&ρ；和電子遷移率μ；的產品。

2.霍爾靈敏度KH(也稱為霍爾產品靈敏度)

霍爾靈敏度與霍爾系數成正比，與霍爾板的厚度δ成正比；成反比，即千赫=相對濕度/△；，通常可以表示霍爾常數。

3.霍爾額定勵磁電流

霍爾元件本身上升到10℃時流動的勵磁電流稱為額定勵磁電流。

4.霍爾最大允許勵磁電流

對應于霍爾元件最大允許溫升限制的勵磁電流稱為最大允許勵磁電流。

5.霍爾輸入電阻

霍爾激勵電極之間的電阻值稱為輸入電阻。

6.霍爾輸出電阻

霍爾輸出電極之間的電阻值稱為輸入電阻。

7、霍爾元件電阻溫度系數

在不施加磁場的條件下，環境溫度每變化1℃，電阻的相對變化率為α；表示，單位為%/℃。

8.霍爾不等電位(也稱為霍爾偏移零點)

在沒有外部磁場和霍爾激勵電流為1的情況下，在輸出空時測得的霍爾電勢差稱為不等電勢。

9.霍爾輸出電壓

當外加磁場和霍爾激勵電流為1時，輸出空時測得的霍爾電勢差稱為霍爾輸出電壓。

10.霍爾電壓輸出比

霍爾不等電勢與霍爾輸出電勢之比

11.霍爾寄生DC勢

當外加磁場為零且霍爾元件被交流激勵時，霍爾電極不僅輸出交流不等電位，還輸出DC電位，即寄生DC電位。

12.霍爾不等勢

在沒有外部磁場和霍爾激勵電流的情況下，環境溫度每變化1℃，不相等電勢的相對變化率。

13.霍爾電位溫度系數

當外加磁場和霍爾激勵電流為1時，環境溫度變化時，不等電位的相對變化率為1℃。這也是霍爾系數的溫度系數。

14.熱阻Rth

當霍爾元件的功耗在工作過程中增加1W時，霍爾元件增加的溫度值被稱為其熱阻，這反映了元件散熱的困難。

單位:攝氏度/瓦

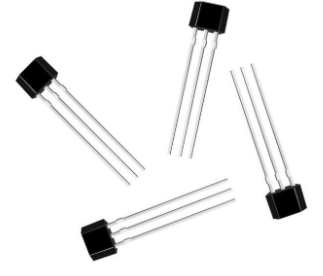

無刷電機霍爾傳感器AH44E

開關型霍爾集成元件用于無刷電機的位置傳感器。

引腳定義(標記面朝自己的一側):(左)電源為正；(中間)接地；(右)信號輸出

體積(毫米):4.1 * 3.0 * 1.5

安裝時注意減少應力，防止靜電。
