行程開關的工作原理

行程開關也稱為限位開關，用于控制機械設備的行程和限位保護。在實際生產中，行程開關安裝在預設位置。當安裝在生產機械的運動部件上的模塊撞擊行程開關時，行程開關的觸點用于切換電路。因此，行程開關是一種根據運動部件的行程位置來切換電路的電器，其動作原理類似于按鈕。行程開關廣泛應用于各種機床和起重機械中，以控制其行程并進行終端限位保護。在電梯的控制電路中，行程開關還用于控制轎廂門的開關速度、自動開關門的極限以及轎廂的上下限保護。

行程開關的內部結構與普通手動按鈕和踏板按鈕相同，只是外部操作機構有不同的形式，包括旋轉式和按壓式。當運動機構就位時，它接觸行程開關的操作機構，驅動內部開關觸點打開和關閉。

它可以安裝在相對靜止的物體上(如固定框架、門框等)。簡而言之，靜物)或移動物體(例如駕駛車輛、門等。簡稱，動物)。當動物接近靜物時，開關的連桿帶動開關的觸點，使閉合觸點斷開或斷開觸點閉合。電路和機構的動作由開關觸點的打開和閉合狀態的變化來控制。

根據其結構，行程開關可分為直接作用式、滾輪式、微作用式和組合式。

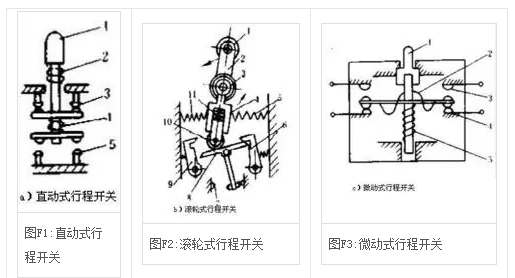

(1)直動行程開關的結構原理如圖1所示。其工作原理與按鈕開關相同，但其觸點的打開和閉合速度取決于生產機械的運行速度。不適用于速度低于0.4m/min的地方。

圖1直接作用行程開關

1-推桿2-彈簧3-移動斷開觸點4-移動閉合觸點

(2)滾輪式行程開關的結構原理如圖2所示。當受控機上的碰撞塊與滾輪碰撞桿時，碰撞桿向右轉動，帶動凸輪轉動，并向下推動推桿，使微動開關中的觸點快速移動。當移動機器返回時，移動部件的所有部件在復位彈簧的作用下復位。

圖2滾輪式行程開關

1-滾輪2-上旋轉臂3，5，11-彈簧4-套筒6-滑輪7-壓板8，9-觸點10-十字板

滾輪式行程開關分為單滾輪自動復位和雙滾輪(喇叭式)非自動復位。雙滾輪行程開關有兩個穩定位置，并具有“記憶”功能，在某些情況下可以簡化電路。

當運動機的擋鐵凸塊壓在行程開關的滾輪上時，傳動桿與轉軸一起轉動，凸輪推動凸塊，當凸塊壓到一定位置時，微動開關被推動快速移動。當滾輪上的制動器被拆下時，回位彈簧復位行程開關。

這是一個單輪自動恢復式行程開關。但是，兩輪旋轉行程開關不能自動恢復。它依賴于這樣一個事實，即當運動的機器反向運動時，阻擋鐵與另一個滾筒碰撞，使其恢復原狀。

(3)微動開關式行程開關的結構如圖3所示。常用的是LXW-11系列產品

圖3微動開關行程開關

1.推桿2。春天3。壓縮彈簧4。移動斷開觸點5。移動閉合觸點
