家用過壓欠壓保護器接線圖

如果我們與時俱進，就有必要安裝獨立的過壓和欠壓保護器。當電壓異常時，它可以自動斷開電路來保護相應的電器。當電壓恢復正常時，它可以自動再次接通電路，允許相應的電器通電并繼續工作。

當所有電器都在使用時，最重要的是避免電網電壓過高或過低。無論是工業設備還是家用電器都有額定電壓，電壓范圍通常設置在170伏至240伏之間(可以在電氣設備的銘牌或說明書上看到)。如果超過這個電壓，就超過了電器的絕緣強度和耐壓值，電器就會因發熱和擊穿而燒壞，甚至著火。目前，由于零線被盜、設備老化、技術故障、人為故障、自然災害、停電、來電等造成的電壓不穩定，以及高低壓，大面積的大量電器被燒壞并不斷燒毀。人們遭受了巨大的損失，無法要求賠償，而耗費人力和金錢的事情接踵而至。為了人們的利益，應該增加過壓、過壓和欠壓保護器(也稱為電氣保護器)，以防止電氣火災并保護生命和財產安全。

國家規定單相220伏的供電誤差不大于220伏的±10%，即當220伏超過242伏時，稱為過電壓。低于198伏，稱為欠壓。在單相220伏功耗中，220伏突然上升到380伏或440伏的超高壓，稱為超高壓。當電網電壓突然出現過壓、過壓、欠壓時，能智能自動切斷電源的裝置稱為過壓、過壓、欠壓保護器。

家用過壓欠壓保護器接線圖 對于家中配電箱的主開關，有的使用空氣體開關，有的使用漏電保護器。無論哪種類型的主開關，過壓和欠壓保護器都可以安裝在主開關后面。

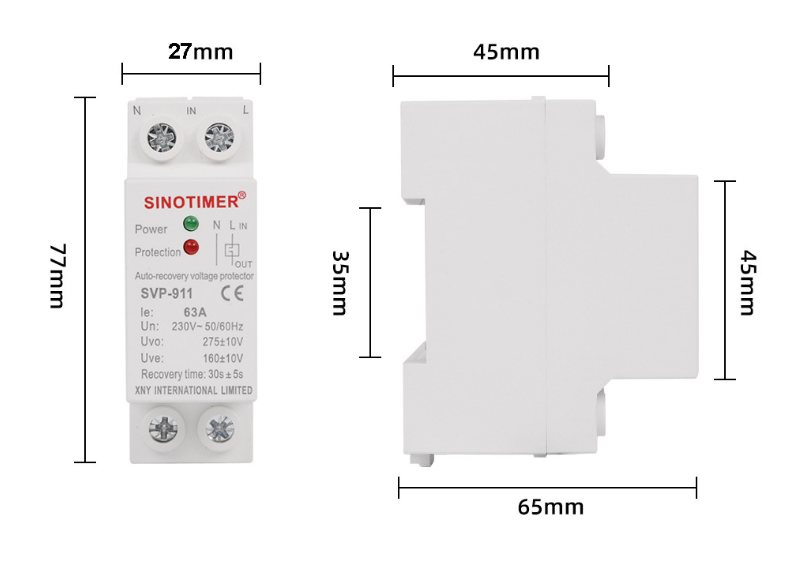

過壓和欠壓保護器有輸入輸出和輸入輸出兩種。布線時必須注意上述標記。有三種常見的標注方法，其中兩種是漢字標注:輸入和輸出，英文標注:輸入和輸出。in是電源輸入端，out是電源輸出端。

它標有字母，L代表火線，N代表零線。這種保護裝置是為了切斷火并保持零線。雖然反向連接時也有保護功能，但反向連接時實際上是零線。帶電導線仍與負載相連，存在一定的安全隱患。

總結以上內容，有兩點需要注意。首先，不要在進線端出錯。第二，不要顛倒火線和零線之間的連接。給我們一個物理接線圖供你參考。
