鈕子開關TS-202A1

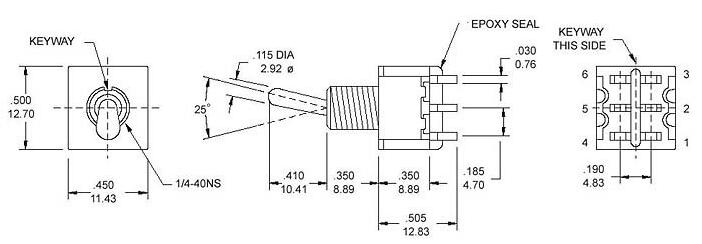

鈕子開關TS-202A1六腳兩檔

鈕子開關材料

外殼:ABS塑料

Body:ABS

手柄:銅鍍鎳

Handle:Copper Plated with Nickel

接觸點:銅鍍銀

TouchPoint:Copper Plated with Silver

端子:銅鍍銀

Connectionend:Copper Plated with Silver

鈕子開關主要技術參數:

額定電壓/電流Voltage/Carrent：250VAC/3A125V6A

介電強度Voltage Endurance：1500VAC50HZ

絕緣電阻Insulated Resistance：≥100MΩ

接觸電阻Contact Resistance：≤0.02Ω

壽命Life:復位系列≥10000次,無復位系列≥30000次

環境溫度enviroment temperature：-55℃~+85℃

提示：本鈕子開關支持定做,如有特殊需求定做時，請根據您不同的需要，盡量選擇合適您的手柄和端子

鈕子開關結構組成

操作機構：包括鈕子桿、轉軸、傳動臂等，其中鈕子桿通常為細長桿狀，材質有金屬或塑料，用戶通過推動鈕子桿末端，使其在固定位置之間擺動來實現開關操作。

切換機構：由滑動板、擺臂、凸輪、彈簧、滾珠 / 卡位點等組成，主要作用是將操作桿的機械運動轉化為內部觸點的切換動作。

觸點組件：包含動觸點、靜觸點和端子。動觸點一般安裝在移動部件上，靜觸點固定在外殼或基座上，端子用于連接外部導線，通過動觸點與靜觸點的接觸或分離來實現電路的通斷。

外殼：用于提供支撐、絕緣和防護，防止灰塵、濕氣等外界因素對內部元件造成損害。

分類方式

按操作位置分：有二位和三位兩種。三位開關又有某一邊位置不定位等情況。

按連接電路種類分：可分為單極單聯、單極雙聯、雙極單聯、雙極雙聯等多種類型，不同類型的開關可滿足不同電路的控制需求。

按鈕柄種類分：有金屬圓錐鈕柄、塑料圓錐鈕柄、熒光鈕柄、塑套鈕柄、球形鈕柄、扁桿鈕柄、鎖桿鈕柄、波形鈕柄、槳式鈕柄等。

按安裝方式分：有面板安裝、垂直安裝、水平安裝等，其中垂直安裝和水平安裝又有直角型等不同形式，以適應不同的安裝環境和空間要求。

按防護等級分：有防濺式、密封式等，如防濺式鈕子開關通常采用‘O’環密封，可防止水滴等液體進入開關內部。
