六腳撥動開關拆解

在講解六腳撥動結構的拆解的時候，我們先了解下六腳撥動開關的結構組成：

• 1.鐵殼 （材質：一般為鐵；處理工藝：通過電鍍鎳或者煲黑工藝處理，從而防止其氧化）

• 2.塑膠手柄（材材：一般為POM料，如有防火阻燃耐高溫要求，則常選用PA尼龍料 處理工藝：注塑成型）

• 3.端子 （材質：一般為磷銅； 處理工藝：電鍍銀）

• 4.絕緣底板 （材質：電木板； 處理工藝：沖壓成型）

• 5.接觸碼片 （材質：一般為磷銅； 處理工藝：電鍍銀）

• 6.圓形波珠 （材質：一般為不銹鋼； 處理工藝：電鍍鎳）

• 7.彈弓 （材質：青銅； 處理工藝：沖壓成型）

• 8.裝飾油 （材質：紅油或者綠油 化工油的一種，涂抹在端子與底板的接觸部位，起裝飾作用。一般要求無毒，環保）

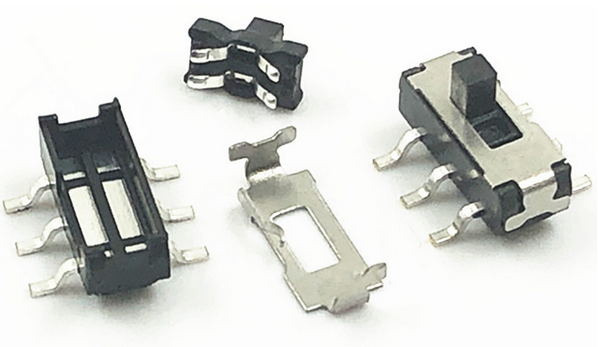

下面是貼片六腳撥動開關拆解圖

上面我們知道了撥動開關的拆解結構后，下面我們看下撥動開關怎么接線圖解

由上圖我們可以看出，不同的腳對應的不同的電路開關，所以在設計的時候，可以根據電路板上需要的情況，進行設計布局。

我們知道撥動開關結構和接線圖解后，當發生撥動開關壞了或者接觸不好的時候，就知道維修從哪里接手，如果結構損壞的情況下，要怎么維修呢？

只能把整個撥動開關更換，需要的工具也比較簡單，就是電烙鐵和錫條，用電烙鐵加熱取下壞的撥動開關，然后再把新的配合電烙鐵和錫條，重新安裝上去。如果只是單純的錫點脫落，那只需要重新補錫上去就可以了。
